了解一下氣門設備的背景技術以及實現要素

發布日期:2018-11-05 作者:天盛 點擊:

背景技術:

   氣門設備是影響發動機可靠性、安全性的關鍵零部件之一,主要用于啟動和關閉發動機工作過程中的進氣道和排氣道,控制燃料混合氣或空氣的進入以及廢氣的排出;在氣門的實際生產中,主要通過人工上料,即操作人員用手將氣門放入機床上的卡盤并夾緊,上料完成后打開機床的開關,開始加工;人工上料存在安全隱患,操作人員可能在上料未結束的情況下打開氣門車床的開關,從而對操作人員造成人身傷害。


技術實現要素:

     有鑒于此,本實用新型的目的在于提供一種氣門加工自動上料裝置,通過液壓缸提供動力,通過左右擺動裝置、上下移動裝置和前后移動裝置完成液動夾爪的位置移動,通過液動夾爪夾取氣門并將氣門放入機床上的卡盤中,從而消除人工上料帶來的安全隱患。

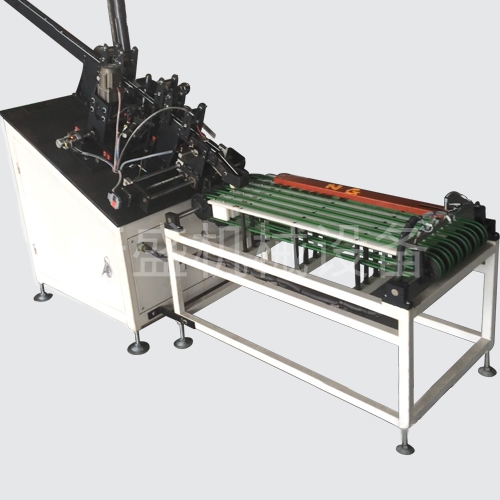

氣門設備

   為了達到上述目的,本實用新型一種氣門加工自動上料裝置,包括左右擺動裝置、設于左右擺動裝置前端的上下移動裝置、設于上下移動裝置下端的前后移動裝置、設于前后移動裝置下端的液動夾爪,所述左右擺動裝置包括第一液壓缸、第一支座、旋轉桿和把手,第一支座上端左側通過第一軸銷與第一液壓缸左端鉸接,第一液壓缸右端具有第一活塞桿,第一活塞桿右端通過第二軸銷與把手上端鉸接,把手下端與旋轉桿后端連接,旋轉桿桿身通過回轉支承與第一支座上端右側連接,上下移動裝置包括第二液壓缸、第二支座和移動桿,第二支座分別與旋轉桿前端、第二液壓缸連接,第二支座設有用于移動桿從上到下穿過的通孔,移動桿與第二液壓缸左右平行設置,第二液壓缸上端具有與移動桿上端連接的第二活塞桿,前后移動裝置包括第三液壓缸、第三支座和移動板,第三支座分別與移動桿下端、第三液壓缸連接,第三液壓缸后端具有與移動板上端連接的第三活塞桿,液動夾爪包括第四液壓缸、第四支座和副夾爪,第四支座與移動板下端連接,第四支座上端通過第三軸銷與第四液壓缸上端鉸接,第四支座下端設有通過第四軸銷與副夾爪左端鉸接的主夾爪,第四液壓缸下端具有通過第五軸銷與副夾爪右端鉸接的第四活塞桿,第一軸銷、第二軸銷、第三軸銷、第四軸銷、第五軸銷的軸向均為前后方向。

    進一步,還包括控制系統,所述控制系統包括控制器、電動機、液壓泵、管道和電磁閥,控制器由蓄電池供電,控制器分別與電機、電磁閥電連接,電機設有與液壓泵連接的動力輸出軸,液壓泵的入口通過液壓油箱吸入油液并形成壓力油,液壓泵的出口通過管道分別與第一液壓缸、第二液壓缸、第三液壓缸、第四液壓缸連通,電磁閥設置在管道上,電磁閥用于控制壓力油的方向、流量和速度。
